Когда мы говорим о центрах обработки данных, чаще всего представляем себе огромные залы с сияющими серверами и морем кабелей. Но за этой впечатляющей картиной скрывается намного более критичная система – электроснабжение, которое буквально держит на себе всю инфраструктуру. И вот здесь начинается самое интересное, потому что обеспечить надежное электроснабжение ЦОД – это не просто подключить здание к розетке.
Почему электроснабжение ЦОД – это совсем не простая задача
Для начала давайте разберемся в масштабах. Если мы возьмем небольшой дата-центр с двумя тысячами серверов, ему потребуется примерно 5 мегаватт постоянной мощности. А крупные гиперскейловые центры, которые обслуживают облачные сервисы и искусственный интеллект? Они могут потреблять до 100 мегаватт электроэнергии – это как небольшой город! Теперь представьте, что даже одна секунда перебоя может привести к потере критичных данных, финансовым убыткам и репутационному ущербу для компаний-клиентов.
Основная сложность заключается в том, что дата-центры должны обеспечить не просто достаточное количество электроэнергии, но и ее стабильность. Параметры как напряжение, частота и форма кривой тока должны находиться в строго определенных пределах. Любое колебание может нарушить работу оборудования, вызвать ошибки обработки данных или даже повредить серверы. Именно поэтому электрика ЦОД представляет собой сложный многоуровневый механизм с множеством дублирующих друг друга компонентов.

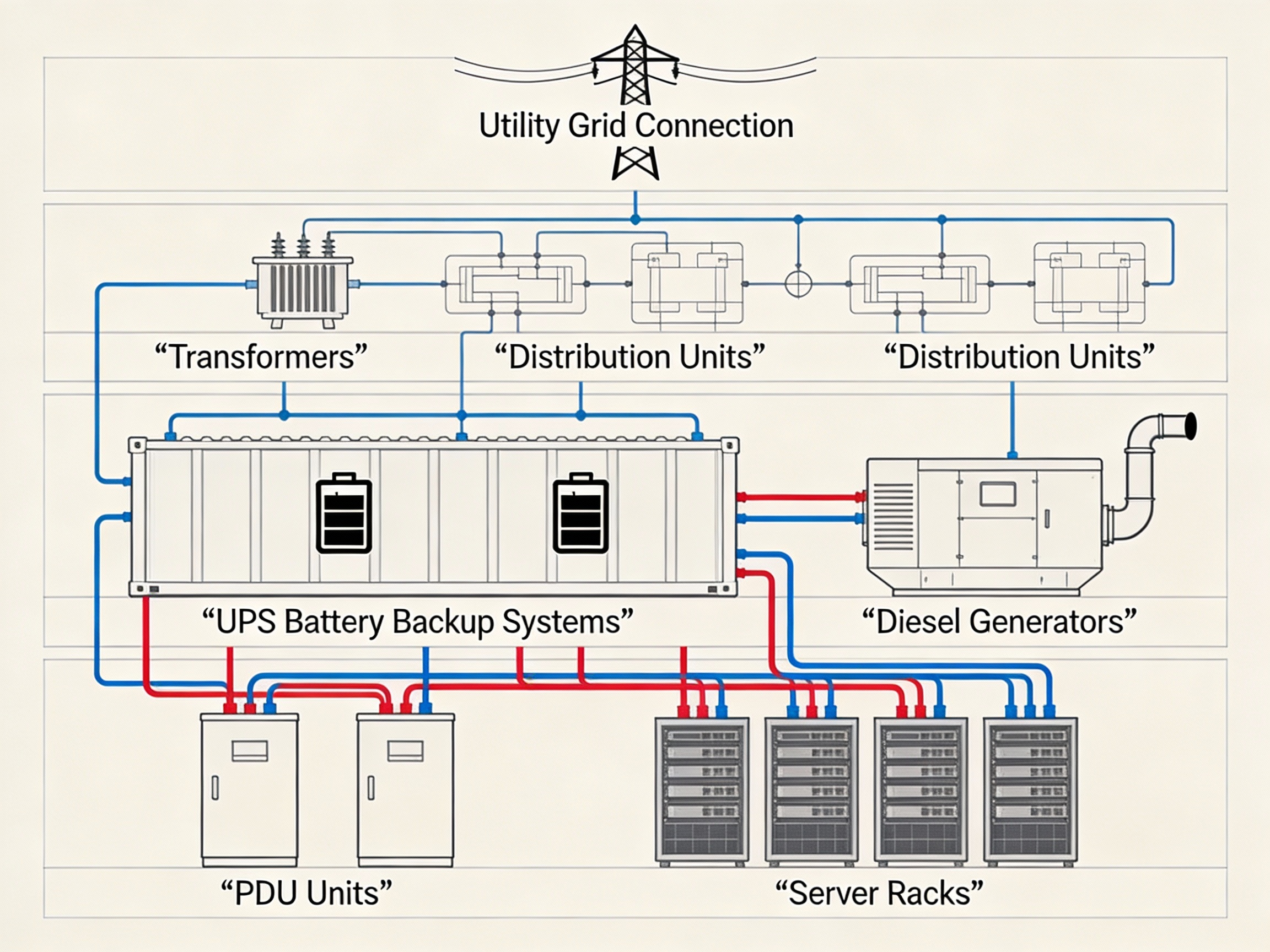

Архитектура системы электроснабжения: От сети до сервера
Путь электроэнергии в ЦОД начинается задолго до того, как она попадает в сам центр. Электричество генерируется на различных станциях – будь то тепловые, ядерные, гидроэлектростанции или современные солнечные панели. Затем оно передается на большие расстояния через высоковольтные линии электропередачи напряжением 330 кВ, где потери при транспортировке минимальны.
По пути к дата-центру напряжение снижается в несколько этапов. Сначала оно падает до 132 кВ, потом до 33 кВ, затем до 11 кВ, и наконец до стандартных 0.415 кВ перед поступлением в здание центра обработки данных. Каждое преобразование осуществляется специализированными трансформаторами, которые одновременно обеспечивают безопасность и эффективность передачи энергии.
Внутри самого ЦОД электроэнергия распределяется через систему распределительных устройств (PDU – Power Distribution Units). Эти устройства преобразуют электрический ток в нужные параметры и направляют его к различным компонентам: серверам, системам охлаждения, системам управления и мониторинга. Современные PDU оснащены не только силовыми контактами, но и интеллектуальными датчиками, которые отслеживают потребление энергии в реальном времени.
Резервирование и отказоустойчивость: Когда не может быть иначе
Надежность ЦОД определяется его классом по стандарту Tier, который был разработан Uptime Institute. Если Tier 1 – это просто отказоустойчивость с одним питающим кабелем, то Tier 4 – это полное резервирование всех систем. На практике это означает, что для ЦОД уровня Tier 4 требуется две независимые электрические магистрали, поступающие от разных подстанций, два набора трансформаторов, два независимых пути распределения энергии, и ВСЕ это должно работать одновременно. Коэффициент постоянной готовности для такого ЦОД составляет 99.995% – то есть общее время простоя не должно превышать 22 минут в год.

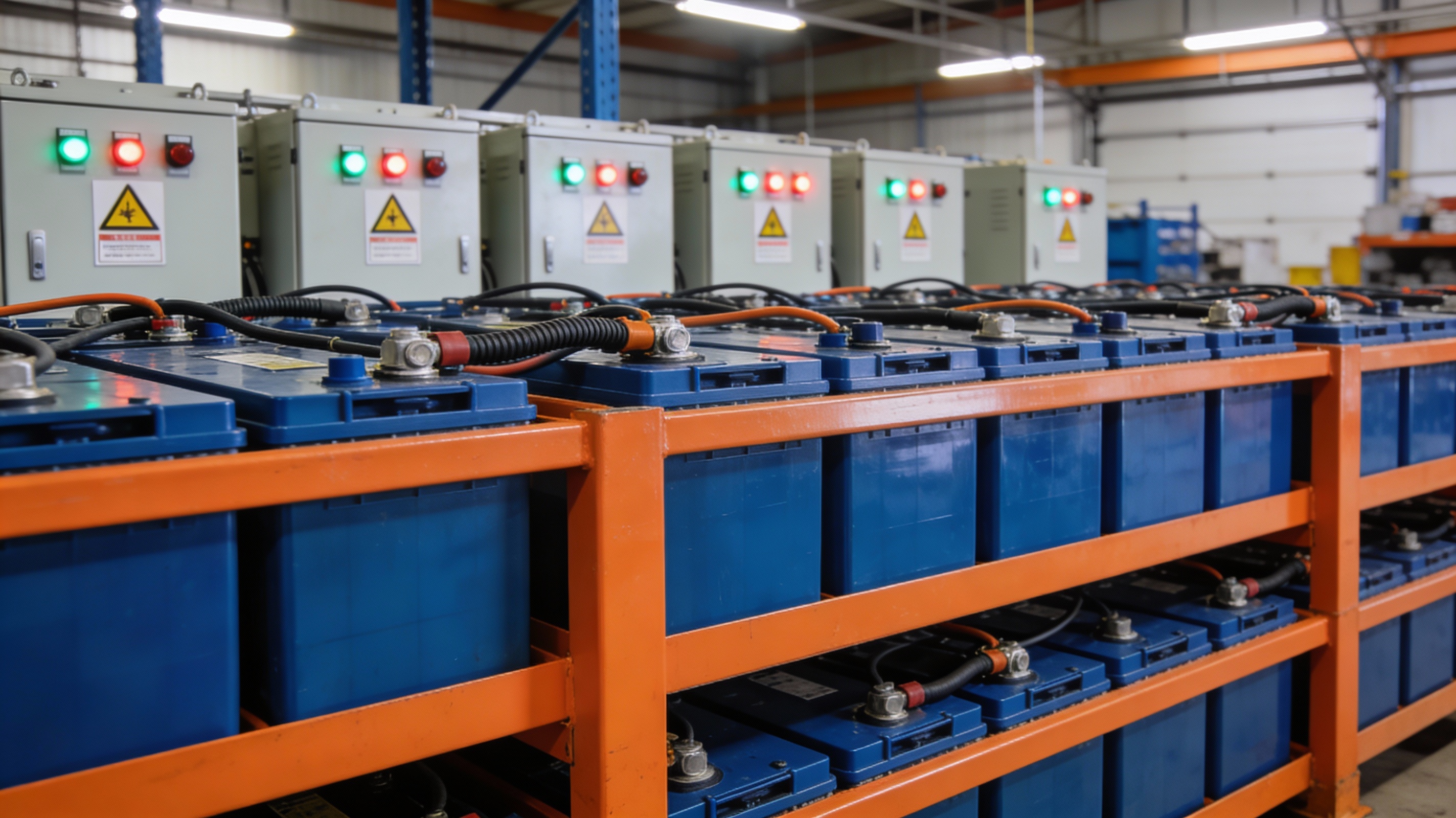

Ключевую роль в обеспечении надежности играют источники бесперебойного питания (ИБП, или UPS). Эти системы состоят из мощных аккумуляторных батарей и электроники, которая обеспечивает мгновенное переключение на резервное питание при падении напряжения в основной сети. Если произойдет кратковременный сбой электроснабжения, ИБП могут обеспечить работу всего оборудования на протяжении 5-12 минут – достаточно времени для того, чтобы дизель-генераторы прошли процедуру запуска и приняли нагрузку.
Говоря о дизель-генераторах (ДГУ), нельзя не упомянуть их критическую роль. Эти мощные установки способны обеспечить питание ЦОД в течение многих часов и даже суток, если имеется достаточный запас топлива. Согласно стандартам, для ЦОД уровня Tier 2 запас топлива должен быть рассчитан минимум на 12 часов автономной работы. Крупные дата-центры часто содержат запас топлива на неделю, что требует наличия специальных хранилищ с контролем протечек и регулярной поверкой качества топлива.
Технологические инновации в системах ИБП
Индустрия не стоит на месте, и система резервного питания активно развивается. Если раньше основу ИБП составляли свинцовые аккумуляторы (VRSL-батареи), которые требовали постоянного обслуживания и имели ограниченный срок службы, то сегодня все чаще используются литий-ионные батареи.
Литий-ионные батареи обладают существенными преимуществами: они более компактны, имеют больший срок службы (10-15 лет против 3-5 лет для свинца), быстрее восстанавливаются после разряда и обеспечивают лучшую энергоплотность. Это позволяет существенно снизить капитальные затраты на установку резервных систем и сократить площадь, занимаемую батареями.
Но самым революционным направлением считается внедрение крупномасштабных систем хранения энергии на основе батарей (BESS – Battery Energy Storage Systems). Эти системы могут выполнять одновременно несколько функций: работать как центральный ИБП, обеспечивающий миллисекундное переключение при сбое сети, а также как долгосрочный резервный источник питания на 4-8 часов, полностью заменяя дизель-генераторы. Такой подход не только повышает надежность, но и значительно снижает эксплуатационные расходы и углеродный след дата-центра.
Оптимизация энергопотребления: Охлаждение и эффективность
Интересный факт: от 30 до 50% всей электроэнергии, которую потребляет ЦОД, уходит не на сами вычисления, а на охлаждение оборудования! Серверы генерируют огромное количество тепла, которое необходимо отводить, иначе оборудование будет работать нестабильно или вовсе откажет. Поэтому система охлаждения – это неотъемлемая часть архитектуры электроснабжения.
Современные дата-центры внедряют инновационные подходы к охлаждению. Жидкостное охлаждение (замена воздушного охлаждения на прямое охлаждение с помощью жидкости) может снизить потребление энергии на охлаждение на 18% и общее энергопотребление ЦОД на 10%. Это значительная цифра, если учесть, что речь идет о объектах, потребляющих десятки мегаватт.
Еще одна стратегия – использование "свободного охлаждения" (free cooling). В зависимости от климата, дата-центры могут использовать холодную наружную воду или воздух для охлаждения серверов, особенно в ночные часы и в холодное время года. Применение AI и умных датчиков позволяет автоматически оптимизировать потоки воздуха, управлять мощностью кондиционеров в реальном времени и предсказывать потребности в охлаждении.
Направление будущего: Возобновляемые источники энергии
На фоне растущего спроса на энергию и экологических требований, все больше дата-центров переходят на возобновляемые источники энергии. Согласно последним данным, в 2022 году дата-центры по всему миру потребили примерно 460 тераватт-часов электроэнергии, а к 2026 году эта цифра может более чем удвоиться.
Гиперскейловые операторы активно инвестируют в солнечные фермы и ветровые установки, размещаемые рядом с дата-центрами. Гибридные системы, сочетающие солнечные панели, ветровые генераторы и батареи для хранения энергии, обеспечивают как надежность, так и устойчивость к изменению климата. Некоторые компании даже исследуют возможность использования зеленого водорода как долгосрочного резервного источника питания.
Заключение: Баланс между надежностью и эффективностью
Электроснабжение современного ЦОД – это не просто инженерная система, это искусство балансирования между множеством требований. С одной стороны, необходимо обеспечить 99.999% доступности услуги, быть готовым к любым сценариям сбоев и иметь резервы на всех уровнях системы. С другой стороны, нужно оптимизировать энергопотребление, снижать затраты и уменьшать углеродный след.
Технологии постоянно эволюционируют, открывая новые возможности. Литий-ионные батареи, системы хранения энергии, умное охлаждение, возобновляемые источники – всё это вместе создает инфраструктуру дата-центров будущего. И хотя это может звучать как рутинный процесс "просто подключить питание", на самом деле система электроснабжения ЦОД остается одной из наиболее сложных и критичных инженерных систем современности. Именно благодаря ей мы можем загружать видео на YouTube, хранить фотографии в облаке и работать с AI-приложениями без перебоев.
